海外基于 IEC 标準的商業建築接地系統設計
在當今的電氣工程領域，商業建築的接地系統設計不僅關乎安全，更是受國際标準約束的必要 (yào)環節。IEC（國際電工委員會）标準提供了确保系 統安全、可靠和高效的框架。無論是多層辦公樓還是購物中心，設計β正确的接地系統都能确保人身安全和電子資産的安全。
正确實施的接地系統可以緩解電氣故障，确保穩定的電壓水平，并為故障電✔(diàn)流提供安全的路徑。本文涵蓋了您需要了解的有關基于 IEC 标準的商業建築接地系統設計(×jì)的所有信息，并提供了設計參數、合規策略和基本組件的實用見解。
商業建築接地系統設計為何重要
正确接地對于商業基礎設施至關重要。随著電氣負荷的增加和安裝的複雜化(hu♣à)，觸電、火災和設備故障等風險也随之增加。穩固的接地系統可确保：
· 電氣故障保護
· 防止電壓浪湧
· 增強運行可靠性
· 遵守法律和監管要求
此外，現代建築使用自動化和敏感設備，需要(yào$)一緻且清潔的接地。不良的設計可能導緻數★(shù)據丢失、設備損壞和昂貴的停機時間。
IEC接地相關标準概述
IEC 标準為電氣安全和接地系統提供了全面的指導。主要标準包括：

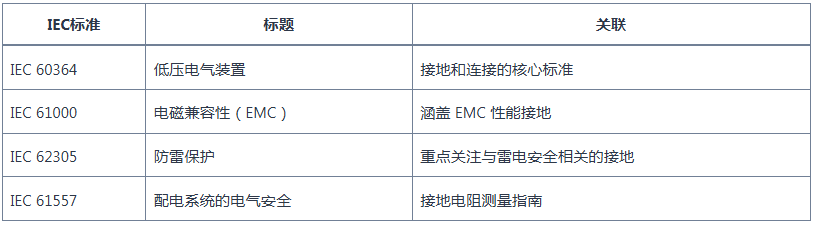

這些标準是商業建築接地系統設計的支柱，設計師和顧問必須認真遵守。
商業設施中的接地系統類型
商業建築通常采用 IEC 60364 定義的以下接地布置之一：
TN 系統（中性地）
· 中性線在電源處接地
· 裸露的導電部件與地面相連
· 常見類型：TN-S、TN-C、TN-CS
TT系統
· 電源有接地，安裝有單獨的本地接地
· 更高的接地故障環路阻抗
· 通常在公用設施無法提供可靠接地的地方使用($yòng)
IT系統
· 供電系統與地隔離或具有高阻抗
· 适用于醫院等關鍵應用
每個系統都有其獨特的應用。例如，TN-S系統因其可靠的性能和安全性，在商♣業建築中往往受到青睐。
商業建築接地系統設計步驟
設計合規有效的接地系統涉及一系列技術步驟。每個階段都必須符合 IEC 标準，以确保最高(gāo")的安全性和性能。
步驟1：土壤電阻率測量

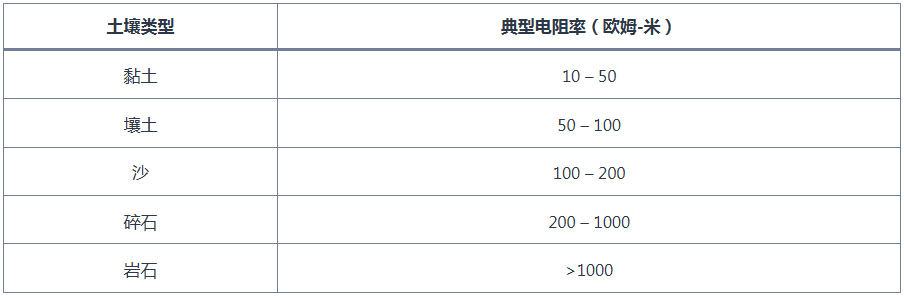

土壤電阻率對設計有顯著影響。高電阻率需要更深的電極或多(du∞ō)個電極。使用溫納四針法或斯倫貝謝法進行測量。
步驟2：電極類型和配置
電極的選擇取決于電阻率、可用面積和設計約束。常見的選擇包括：
· 棒狀電極（銅包覆或 GI）
· 條狀或膠帶電極
· 闆電極（GI 或銅）
· 針對高故障水平的接地墊和接地網
多根并聯的杆比單根深杆更能有效地降低阻力。
步驟3：接地導體的尺寸
導體尺寸取決于故障電流、持續時間和耐熱能力。IEC 60364 建議采用(y'òng)以下橫截面積公式：
S = √(I² × t) / k
其中：
S = 橫截面積（mm²）
I = 故障電流（A）
t = 故障持續時間（s）
k = 材料常數（取決于導體類型）
使用銅具有耐用性和高導電性，特别是在關鍵環境中。
步驟4：接地電阻限值

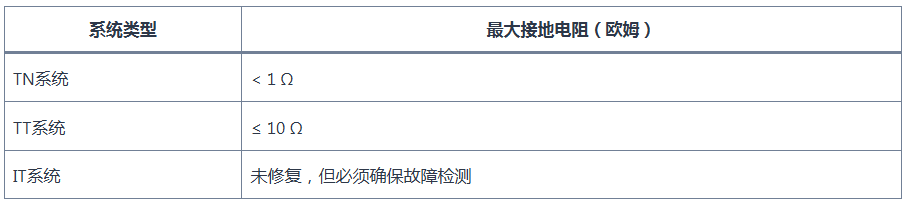

根據 IEC 60364，可接受的接地電阻值為：
對于擁有重型機械和敏感電子設備的大型商業建築來說，低于 1 歐姆的電阻是理想的選擇。
步驟5：防雷和等電位連接
按照 IEC 62305納入防雷保護。等電位連接将所有金屬非載流部件連接到接地系統，以防止危險的電(δdiàn)壓差。
重點關注：
· 粘合水管、煤氣管、結構鋼
· 使用電湧保護裝置（SPD）
· 将 LPS（防雷系統）與主接地網集成
步驟6：定期測試和維護
測試應遵循 IEC 61557，包括：
· 接地電阻測試（電位降法）
· 接地導體的連續性測試
· 腐蝕或物理損壞的目視檢查
記錄每個測試以确保可追溯性和合規性。
商業建築接地系統設計的常見挑戰
雖然指導方針很明确，但經常會出現一(βyī)些實際問題：
· 土壤電阻率高：采用化學電極或深打棒解決。
· 空間限制：使用垂直電極或土壤增強化(hu®à)合物，如膨潤土或導電水泥。
· 腐蝕：最好使用銅或對鋼部件使用耐腐蝕塗層。
· 複雜連接：多服務建築（IT、HVAC、BMS）需要集成連接策略以避免回路。
在設計階段解決這些挑戰可以提高系統的長期可靠性。
與其他電氣系統的集成
商業建築的接地系統設計不應孤立存在，而應與以下方面相結合：
· 樓宇管理系統（BMS）
· 火災探測和滅火系統
· 太陽能電池闆等可再生能源系統
· 數據中心和 IT 基礎設施
确保所有系統共享一個公共接地參考，以防止循環電流和電壓浪湧。
法規和安全合規性
遵守 IEC 标準不僅是最佳實踐，通常也是法律要求φ。BS 7671（英國）、IS 3043（印度）或 NEC（美國）等國家标準都大量參考了 IEC 指南。
當局要求：
· 接地設計文件
· 土壤電阻率報告
· 測試記錄
· 導體和電極的制造商數據表
準備好所有合規文件以供審計和認證。
長期可靠性的最佳實踐
以下是一些黃金法則：
· 切勿依賴水管或鋼筋作為唯一的接地電"極
· 始終使用測試鏈路隔離和測量接地電阻
· 安裝帶有檢查室的土坑
· 确保接地導體的正确标簽
· 避免接地導體出現急彎和緊密環路
這些做法既提高了安全性，又提高了可維護性。
設計基于 IEC 标準的商業建築接地系統是一項細緻的任務。它需要技術知(zh↕ī)識、現場經驗以及嚴格遵守全球标準。
總而言之，接地系統設計請遵循 IEC 60364 标準。重點關注土壤電阻率、電極配置、合适的(dπe)接地尺寸以及定期測試。這些基本原則落實到位，您的商業建築将擁有安全可靠的接地。
