REP-BC25T1+T2-320-2S

産品圖片

◆   複合型I+II電湧保護器，內部實現一、二級零距離安裝，無需退耦電(diàπn)感，節省安裝空間；

◆   高能量的電子觸發式放電間隙，具備遮斷續流能力；

◆   輸出殘壓低，響應時間快速(≤25ns)，限制電壓≤1.5kV；

◆   可選遙信觸點，實現故障監控，産品內置故障狀态指示燈；

◆   安裝簡易，使用彙流排連接，适用于各個供電系統。

REP-BC25T1+T2-320-2S

産品參數

型号

REP-BC25T1+T2-320-2S

貨号

111112

SPD試驗類别

Type1+Type2

最大持續運行電壓 Uc

320Vac

總放電電流(10/350μs)[L+N-PE] Itotal

50kA

雷電沖擊電流(10/350μs)[L-PE, N-PE] limp

25kA

标稱放電電流(8/20μs)[L-PE, N-PE] In

25kA

最大放電電流(8/20μs) [L-PE, N-PE]Imax

200kA

電壓保護水平Up

≤1.5kV

響應時間

≤25ns

後備熔絲

315 AgL/gG

暫态過電壓(TOV)[L-PE] UT

440V / 120min.

遙信報警信号

常閉觸點端子

遙信報警信号能量 Un/In

AC:250/0.5A   DC:250V/0.1A;75V/0.5A

遙信報警信号連接線

Max.1.5mm² or#16AWG

遙信觸點類型

浮動切換觸點

交流切換能力

250 V/0.1 A

工作溫度

-40℃…+80℃

失效指示

燈亮：失效；燈滅：正常

最小安裝導線截面積 (L,N,PE)

4mm²單股線/軟線

最大安裝導線截面積 (L,N,PE)

25mm²軟線

安裝

35 mm标準導軌

外殼材料

紅色熱塑性材料，UL 94 V-0

保護等級

IP20

模塊

4模塊

尺寸

電路圖

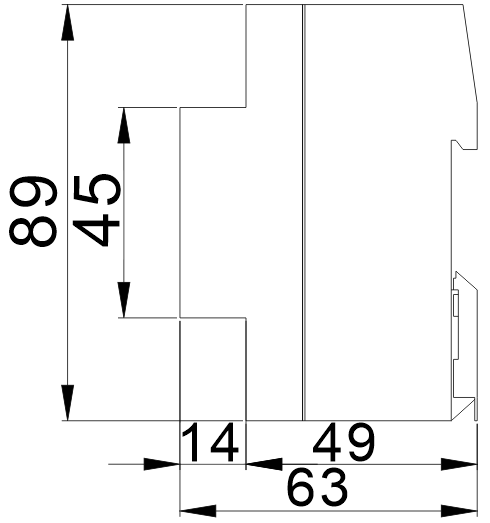

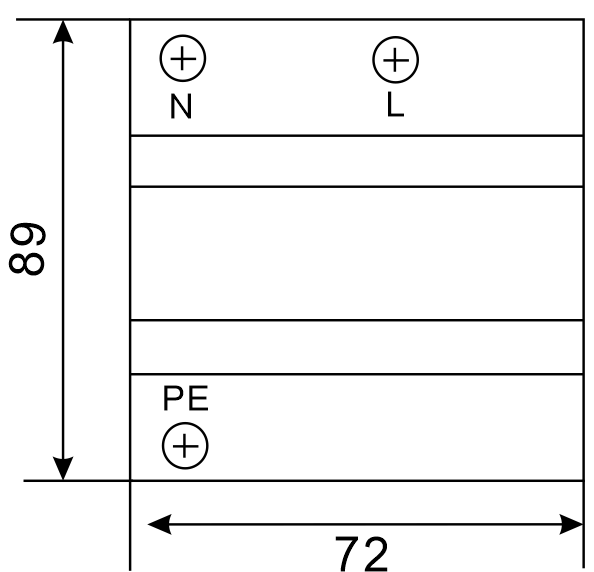

REP-BC25T1+T2-2S           REP-BC25T1+T2-2S

             側面                                     正面

             REP-BC25T1+T2-2S

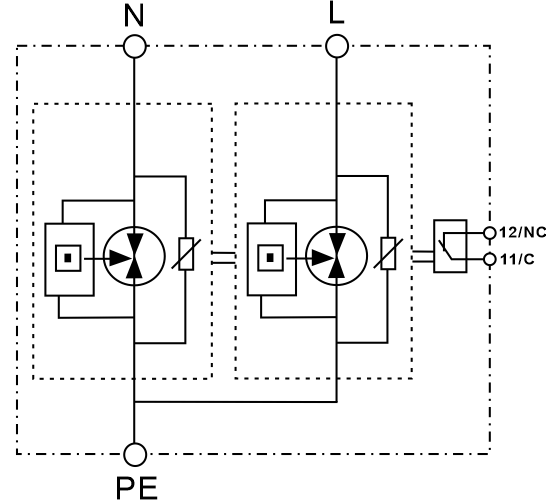

                     電路圖(2+0)
