——  産品介紹  ——

REP-MP10LEDP是取得CB認證的浪湧保護器（SPD），用于保護LED路≤燈免受雷電浪湧的侵害。

◆   III級電源電湧保護器，Y型電路連接，提 供全模保護；

◆   內置專用雙脫扣專利技術，雙重保護，可靠性提高一倍；

◆   可視失效指示窗，并可選遙信端子進行遠程監控。α

——  産品參數  ——

型号

REP-MP10LEDP

貨号


SPD試驗類别

Type 2、Type 3

內部過熱斷路器

內置

标稱工作電壓Un

230V(50/60Hz)

最大持續運行電壓Uc

275Vac

标稱放電電流In (8/20)μs

5kA

最大放電電流Imax(8/20μs)

10kA

開路電壓Uoc

20kV

電壓保護水平 Up

1.2kV

響應時間

L-N

≤25ns

L/N-PE

≤100ns

續流

No

工作溫度

-40℃...+80℃

連接線

14AWG（L：紅線；N：藍線；G：黃綠線）

失效指示

紅：失效；綠：正常

連接線尺寸

1.5mm²，長60mm

外殼材料

紅色熱塑性材料 ,UL 94v-0

保護等級

IP20

證書

CB、CE

保護方式

全模保護(L-N;L-PE;N-PE)

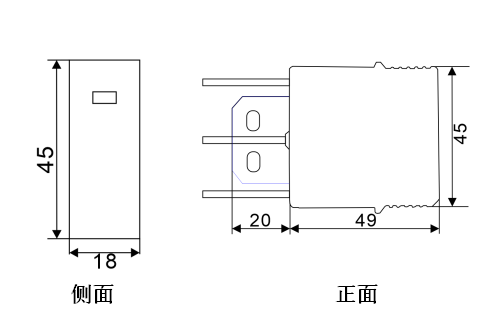

尺寸圖

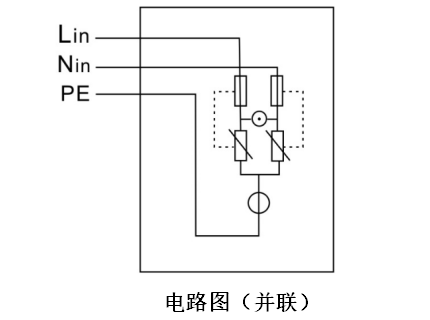

電路圖
