引言：
    現在各個國家都在大力開發新能源産品、項目，但¥隻是開發還遠遠不夠，要能夠生産出不但可(kě•)以用上新能源産品開發出來的資源，還能夠更加節約資源的産≠品，才是王道，所以電動汽車為将成為其中新能源的一個産業。為(wπèi)了推進這一事的發展，各個國家都出台了形式多樣的扶持政策，在中國，這(λzhè)更是汽車工業崛起的大好機遇，因此電動汽車的(d‍e)普及是大勢所趨。
    電動汽車如果越來越多，那我們走在半路上沒電了，怎麽辦呢？那(n∑à)就必須要随時随地的需要一個電動汽車充電"站了，充電站承擔著為電動汽車(ch•ē)動力提供動力能源的使命，所以充電站的各個環節的保護工作($zuò)都必須做好，比喻防雷。
    充電站的終端就是交流充電樁、直÷流充電樁，所以以充電樁為終點，按照國家規範要求，在電源方面要實現δ三級電源防雷防護，信号方面，在各個數據采集、計費收費、監控安防等設備端安裝相應的防雷器，也要(y₹ào)做好相應的防直擊雷措施。

一、概述
    當人類社會進入電子信息時代後，雷災出現的特點與以往有極大(£dà)的不同，雷電災害對各種類型建築均有不同的後果，可(÷kě)以概括為：
    1、受災面大大擴大。從電子、建築這兩個傳統領域擴展到幾乎到所 有行業，尤其是與高新技術關系密切的領域，如航天航空(≥kōng)、國防、郵電通信、計算機、電子工業、石油化(hu>à)工、金融證券等。通信設施和電子設備遭雷擊的事故呈直線上(shàn∏g)升；屢屢造成通訊中斷、電視停播、空中航路和機場關閉，損失遠δ(yuǎn)遠超過雷擊火災事故。
    2、從二維空間入侵變為三維空間入侵。從閃✘電直擊和過電壓波沿線傳輸變為閃電的脈沖電→磁場從三維空間入侵到任何角落，造成災害，因而防雷工(g☆ōng)程已從防直擊雷、雷電感應直到防雷電電磁脈沖（LEMP）等雷電(di>àn)災害。
    3、雷災的經濟損失和危害程度大大增加了，受襲擊對象$本身的直接經濟損失有時并不太大，而由此産生的±(de)間接經濟損失和影響卻是難以估計。
    産生上述特點的根本原因，也就是關鍵性的問題是雷災的(d‌e)主要對象已集中在微電子器件設備上。雷電的本身(shē¶n)并沒有變，而是科學技術的發展，使得人類社會的¶(de)生産狀況和生活方式發生了改變。微(wēi<)電子技術的應用已滲透到各種生(shē♠ng)産和生活的各個領域，微電子器件極端↕靈敏這一特點很容易受到無孔不入的LEMP（雷電電磁脈沖）的作∑用，造成微電子設備的失控或者損壞。因此，當今時代的防雷工σ作的重要性、迫切性、複雜性大大增加了，雷電的防禦已從直擊雷防護到系統防護，∞我們必須站在時代的新高度來認識和研究現代防雷技術，提高人類對(☆duì)雷災防禦的綜合能力。

二、防雷原則
    防雷設計應考慮環境因素、雷電活動規律、系統設備的重要性、發生雷災∏後果的嚴重程度，分别采取相應的防護措施。
    1、在進行綜合防雷設計時，應堅持全面規劃、綜合治理、優化設計、多重保護、技(jì<)術先進、經濟合理、定期檢測、随機維護的原則，進行綜合設計及©維護。
    2、防雷系統的防雷設計應采用直擊雷防護、等電位連接、屏蔽、合理布線、專用("yòng)接地系統和安裝電湧保護裝置等措施進行綜合防護。必須堅持預防為主，安全第一的指導方針。
    3、雷擊電磁脈沖（LEMP）所産生的感應電動勢通過侵入通道疊加在電源、信号線"路上産生瞬間高電壓，擊毀各類用電設備和微電子(zǐ✘)芯片，因此在實施防雷工程時當具備外部防雷措施時，也必須對感應雷進行¶有效的防禦。在設計綜合防雷時，應從雷電通道進行重點防護，同時(sδhí)做好等電位連接和接地系統。
    需要指出的是，大氣變化是大規模的，雷雲的發生也是大規模 的，而且雷雲的移動受很多可變因素支配，很多條件是(shì÷)随機的，因此認為有了接閃裝置就萬無一失的想法是錯(cεuò)誤的，接閃裝置隻能大大減少被雷擊的可能性。

三、設計依據
1、《建築物防雷設計規範》                          GB50057—2010
2、《建築物電子信息系統防雷技術規範》              GB50343-2012

四、直擊雷設計方案
4.1、建築物避雷網安裝
    避雷網一般采用圓鋼或扁鋼，其尺寸不應小于下列數值：圓鋼直徑為(w≤èi)12mm，扁鋼截面積為50mm2，扁鋼厚度為4mm。
    避雷網格的尺寸選擇

4.2、建築物避雷帶安裝
    沿天面女兒牆四周明敷避雷帶，材料用φ12熱鍍鋅圓鋼，避雷帶采用專用支持架固定，每隔一米一(y≤ī)個，拐角處每隔0.5米一個；在天面屋角及突出部分等易遭雷擊的部位安裝50cm的避雷短針，避雷短☆(duǎn)針采用φ12熱鍍鋅圓鋼制作； 天面金屬物體均應與避雷帶、₩避雷短針可靠連接；所有焊接應牢固可靠，圓鋼與圓鋼焊接其長度¶應大于6D（雙面焊接）或12D（單面焊接），D為圓鋼直徑，扁鋼與扁鋼焊接其長度應大( dà)于2W（三面焊接）。
    如果建築物屋頂有裝飾建築，需要實施避雷帶暗敷，具體以實際情況而定§。

4.3、防雷接地
4.3.1、操作工藝
1）接地體安裝工藝：
人工接地體安裝應符合以下規定：
1、接地體的埋設深度其預部不應小于0.6m，角鋼及鋼管接地體應垂直配置。
2、垂直接地體長度不應小于2.5m，其相互之間間距一般不應±小于5m。
3、接地體理設位置距建築物不宜小于1.5m；遇在惡劣環境下無法達到接地電α(diàn)阻要求的情況下， 應換土并分層夯實。
4、當接地裝置必須埋設在距建築物出入口或人行道小于 3m 時，應采用均壓帶做法或在接地₩裝置上面敷設50～90mm厚度瀝青層，其寬度應超過接地裝置2m。
5、接地體的連接應采用焊接，焊接處焊縫應飽滿并有足夠的機械強度，不得有夾渣、咬肉、裂紋、虛焊、¥氣孔等缺陷，焊接處的藥皮敲淨後，刷瀝青做防腐處理。
6、采用搭接焊時，其焊接長度如下：
    鍍鋅扁鋼不小于其寬度的2倍，三面施焊。（當扁鋼寬度不同時γ，搭接長度以寬的為準）。敷設前扁鋼需調直，煨彎不得過死，直線段上不應有明( míng)顯彎曲，并應立放。
    鍍鋅圓鋼焊接長度為其直徑的 6 倍并應雙面施焊（當直徑不同時，搭接長度以直徑大的(♣de)為準）。
    鍍鋅圓鋼與鍍鋅扁鋼連接時，其長度為圓鋼直徑的6倍。
    鍍鋅扁鋼與鍍鋅鋼管焊接時，為了連接可靠，除應在其接觸部位兩側進行焊接外(wài¶)，還應直接将扁鋼本彎成弧形（或直角形）與鋼管焊接。
7、當接地線遇有白灰焦渣層而無法避開時，應用(yònλg)水泥砂漿全面保護。
8、采用化學方法降低土壤電阻率時，所用材料應符合下列要求：
對金屬腐蝕性弱，水溶性成分含量低。
9、所有金屬部件應鍍鋅。操作時，注意保護鍍鋅法。

4.3.2、當建築接地不滿足規範要求時，必須增加人工地網來增強'防雷接地洩流效果，具體的實施方法如下：
1、接地體的加工：
    根據設計要求的數量，材料規格進行加工，材料一般采用(£yòng)鋼管和角鋼切割，長度不應小于 2.5m。如采用鋼管打入地下應根據土質加工成一定的★(de)形狀，遇松軟土壤時，可切成斜面形。為了避免打入時(s≠hí)受力不均使管子歪斜，也可加工成扁尖形；遇土土質很硬時，可将尖端加工成錐形。如選用(y↓òng)角鋼時，應采用不小于 50mm×50mm×5mm 的角鋼，切割長(chánσg)度不應小于 2.5m，角鋼的一端應加工成尖頭形狀。
2、挖溝：
    根據設計圖要求，對接地體的線路進行(xíng₽)測量彈線，在此線路上挖掘深為0.8～1m，寬為0.5m的溝，溝寬以适宜操作為宜，底部如(rú&)有石子應清除。
3、接地連接
    在地溝內将垂直接地體50*50*5*2500規格的熱鍍鋅角鋼打處預先定好(hǎ•o)的位置，采用40*4的熱鍍鋅扁鋼作為水平連接體，©連接采用焊接的方式。垂直接地體之間的間距不宜低(d ī)于接地體長度的兩倍，即5米。
4、将接地體和連接體焊接處清潔幹淨，作好防鏽處理÷（即刷上防鏽漆）。測試合格後，回填夯實，恢複路面。

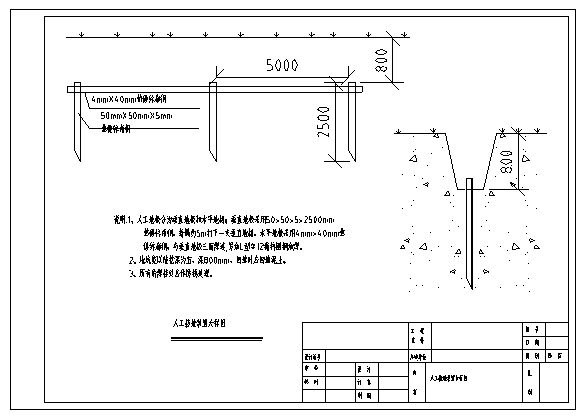

（人工接地體大樣圖）

五、感應雷設計方案

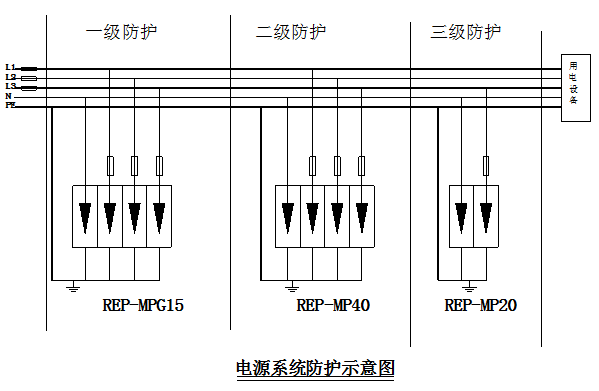

5.1、電動車充電站電源系統防護
充電樁由樁體、電氣主回路、控制模塊、人機交互模塊組成
（1）、電氣主回路
1、電子式電能表：采用複費率電子式電能表，±有1.0、無功2.0，接入式，帶485口。
2、漏電流保護器：選用的進線斷路器自帶漏電保護功§能。
3、充電控制開關：采用微型斷路器配置操作機構，提供防雷器(£qì)動作信号
4、充電連接器
（2）、人機交互模塊
1、LCD顯示，觸摸屏或鍵盤、微型打印機、讀卡器。
2、功能:顯示交流充電樁各個狀态的相關信息，顯示财務管理模塊輸出的相關↔信息。顯示器字迹清晰、完整、對比度高，依靠環境光源辨認。具有查詢功能，管理員可通過查詢卡在操作☆(zuò)界面查詢信息。具有手動設置參數和實現手動控制的功能和界面，收據打印。
（3）、控制模塊
自主研發控制器，采用主流32位微處理器，加嵌入式操作系統設計方案，α保證數據轉發、終端通信、數據管理等複雜要求，完成充電流程、賬務流程，多方通信功能。
（4）、樁體
安裝方式：落地式、壁挂式。
全封閉結構，密封性好，整體無外露銳角，表面塗覆色澤層均勻光潔，不(bδù)起泡、不龜裂不脫落，外殼采用抗沖擊力強、抗老化材質。

防護方案：
1、在低壓開關櫃總電源處安裝一級電源防雷器R•EP-MPG15。
    産品參數：本産品為複合型電湧保護器，具備自動能量匹配作用，不受安裝距離限制，Ω保護效果對于充電站的小空間有極大優勢。
    标稱工作電壓Un：220/380VAC;最大持續運行電壓Uc：320VAC;
    雷電沖擊電流Iimp：15KA;電壓保護水平Up≤1.8KV
2、在低壓分配電箱處安裝二級電源防雷器REP-MP40。
    産品參數：
    标稱工作電壓Un：220/380VAC;最大持續運行電壓Uc：385VAC;
    标稱放電電流In：40KA; 最大放電電(diàn€)流Imax：80KA;電壓保護水平Up≤1.8KV
3、在交流充電樁、直流充電樁電源進線前端安裝三級電源防雷器REP-MP20
    産品參數：
    标稱工作電壓Un：220/380VAC;最大持續運行(x☆íng)電壓Uc：385VAC;
    标稱放電電流In：20KA; 最大放電₽電流Imax：40KA;電壓保護水平Up≤1.5KV

5.2、電動車充電站信号系統防護
5.2.1、計算機網絡系統感應雷防護
1、在機房網絡交換機處安裝24口交換機防雷器:REP-X06-RJ45E100/24
    産品參數：
    SPD端口：RJ45；端口類型：組合型
    标稱工作電壓Un：5V；最大持續運行電壓Uc：6V
    标稱放電電流In：2.5KA(線/線)、2.5KA(線/地)、5KA( 屏蔽/地)
    電壓保護水平Up：≤13V(線/線) 、≤13V(線/地) 、≤700V(屏蔽/地)
2、在各網絡設備前端安裝信号防雷器：REP-X06-RJ45E100
    産品參數：
    SPD端口：RJ45；端口類型：組合型
    标稱工作電壓Un：5V；最大持續運行電壓Uc→：6V
    标稱工作電流In：2.5KA(線/線)、2.5KA(線/地)、25KA(屏蔽/地)
    電壓保護水平Up：≤13V(線/線) 、≤13V(線/地) 、≤→700V(屏蔽/地)
3、在帶寬線路設備處安裝信号防雷器：REP-XO4-ADSL
    産品參數：
    标稱工作電壓Un：110V；最大持續運行電(diεàn)壓Uc：385VAC
    标稱工作電流In： 5KA
    最大放電電流Imax：10KA
    電壓保護水平Up：300V
4、在精密儀器或設備處安裝防雷插座：REP-D216PDU
    産品參數：
    标稱工作電壓Un：220VAC；最大持續運行(xíng')電壓Uc：385VAC
    标稱工作電流In： 10KA
    最大放電電流Imax：20KA
    電壓保護水平Up：≤1.0KV

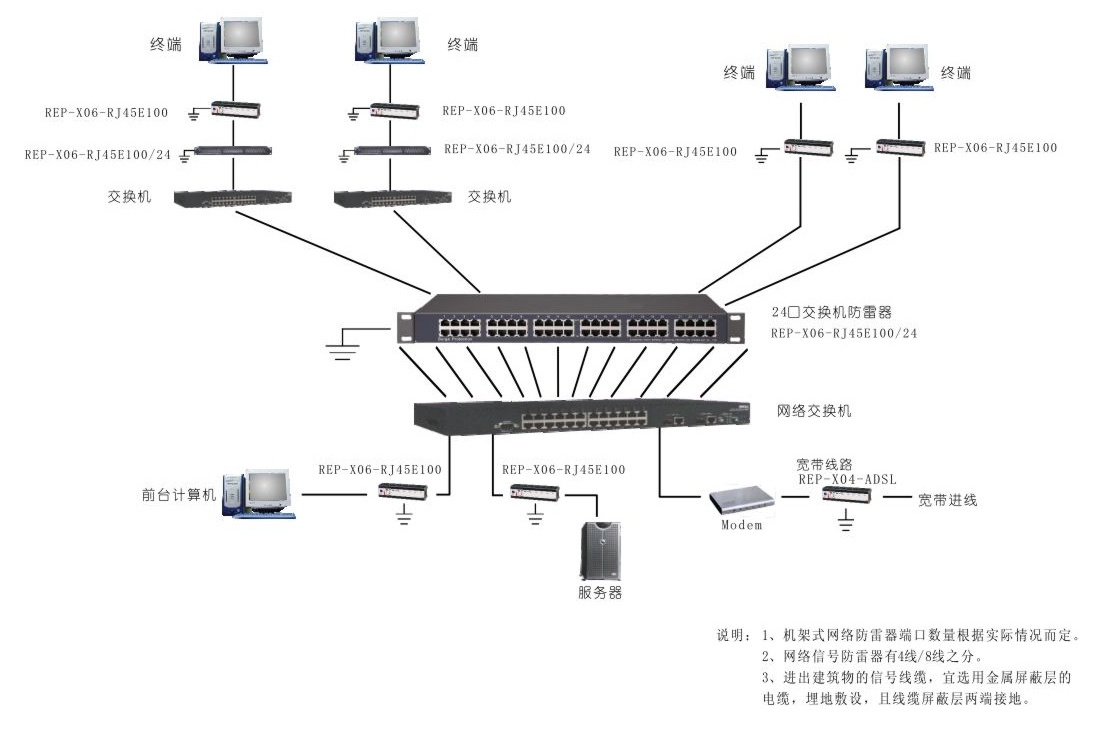

計算機網絡系統感應雷防護示意圖

5.2.2、監控系統感應雷防護
1、在球型攝像槍前端安裝三合一防雷器：REP-VPD3(具體參數見下表)
2、在固定型攝像槍前端安裝二合一防雷器：REP-VPD2(具體參數見下表£)
3、在設備光端機輸出端安裝三合一防雷器：REP-VPD3(具體參數見下( xià)表)

REP-VPD2、REP-VPD3産品參數表

4、在監控中心監控設備處安裝信号防雷器：REP-CCTV
    産品參數：
    SPD端口：BNC；端口類型：組合型
    标稱工作電壓Un：5V；最大持續運行電壓Uc：6V
    标稱工作電流In：2.5KA(芯線/屏蔽)、5KA(屏蔽/地)
    最大放電電流Imax：5KA(芯線/屏蔽)、10KA(屏蔽/地)
    電壓保護水平Up：≤12V(芯線/屏蔽) 、≤600V(芯線/地)
5、在監控中心雲台控制線路處安裝信号防雷器：REP-XO4-ZX
    産品參數：
    标稱工作電壓Un：6V；最大持續運行電(d iàn)壓Uc：385VAC
    标稱工作電流In： 5KA
    最大放電電流Imax：10KA
    電壓保護水平Up：1.5KV
6、在精密儀器或設備處安裝防雷插座：REP-D216PDU
    産品參數：
    标稱工作電壓Un：220VAC；最大持續運行電壓Uc：385VAC
    标稱工作電流In： 10KA
    最大放電電流Imax：20KA
    電壓保護水平Up：≤1.0KV
7、在監控中心電源處安裝第一、第二級防雷器：REP-XELBC25
    産品參數：
    标稱工作電壓Un：220/380VAC;
    最大持續運行電壓Uc：320VAC;
    雷電沖擊電流Iimp：25KA;
    标稱放電電流In：100KA
    電壓保護水平Up≤1.5KA

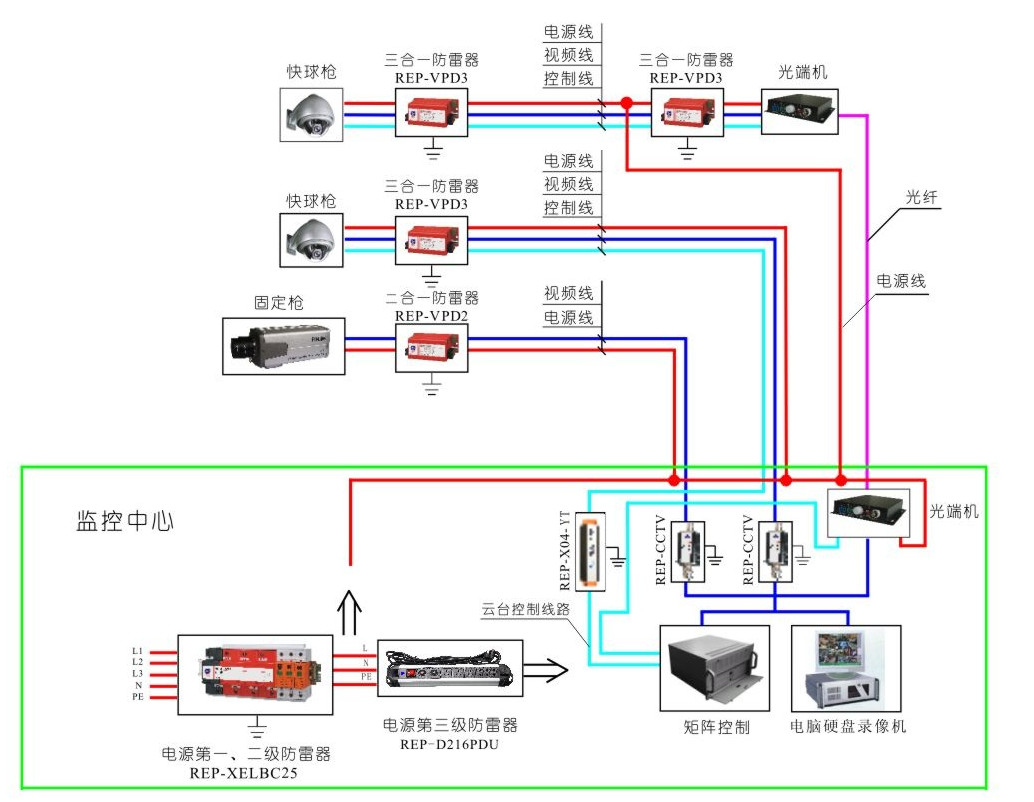

監控系統感應雷防護示意圖

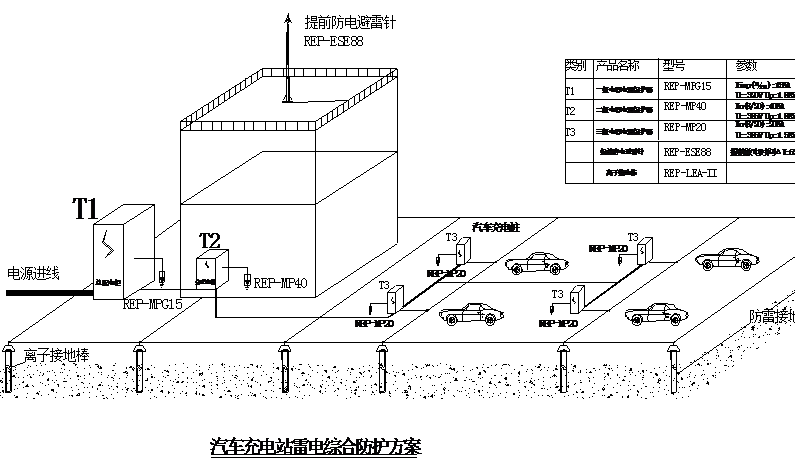

汽車充電站雷電綜合防護方案

六、運行維護
（1）避雷器安裝之後，應檢查所有接線是否正确安裝，然後運行測試，看系統和設備是否→正常工作，有無異常情況，如有，應及時檢查ε，直至整個系統均正常運作。
（2）每年雷雨季節前應對接地系統進行檢查和維護。主要檢查連接處是否緊固、接觸是否良•好、接地引下線有無鏽蝕、接地體附近地面有無異常，必要時應挖開地面ε抽查地下隐蔽部分鏽蝕情況，如果發現問題應及時處理。
（3）接地網的接地電阻宜每年進行一次測量。
（4）每年雷雨季節前應對運行中的避雷器進行一次檢測，雷雨季節中要加強外觀巡視​，如檢測發現異常應及時處理。
