一、概 述
随著我國經濟快速發展，人民生活水平的提高，汽車進入平民(mín→)百姓家，汽車運輸迅猛發展，為之提供能源配套服務的設施"——汽車加油站氣站的建設，如雨後春筍般的急速∏增加。它對城市交通起著很重要的作用。
随著汽車加油站氣站的自動化水平的提✔高，如計算機計量、計價、油罐液位計量、自(∞zì)動火災報警等應用越來越普遍，使近幾年加油站加氣站(z♦hàn)的雷電事故逐年增加，影響機動車加油加氣，削弱了加油加氣站₹(zhàn)作為城市能源樞紐的功能，也給不了解加油加氣站安♠全性能的人們，産生不安全感。因此，對汽車加油加氣站的雷電(diàn )與電湧保護就顯得非常重要啦。
二、加油加氣站的環境特點
加油加氣站通常具有以下幾個特點：
1、地理位置：加油加氣站通常應納入建設總體規劃，設置¶在交通便利的城區開闊地帶或郊區、道路幹線、主幹線、高速公路旁邊等地(dì )帶。
2、實施條件：加油加氣站的建築一般都有高✔大的罩棚，較低一些的營業室、值班室等，一般占地面積不大(dà¶)，不便于多級防雷的實施。
加油加氣站的油罐都采用直接埋地式，不低于4m§的通氣管都安裝有阻火器（兼有防爆性能）。
3、電源系統：一般加油站都用220/380V外接電源，加氣站、加油站(zh☆àn)氣台建站都用6～10KV外接電源。并獨立設置電能計量裝置。
電力線路一般都采用電纜直接埋地敷設，進出建築物(w↔ù)及穿越行車道部分都應穿鋼管保護。
4、電子系統應采用铠裝電纜或導線穿鋼管配線，配線電纜金屬外皮兩≠端，保護管兩端均應作屏蔽等電位接地。
5、爆炸危險區域劃分：
汽車加油加氣站的爆炸危險區域劃分詳見《汽車加油加氣站設計與施工規範》GB50α156－2002，附錄B。一般隻有加油站氣機周圍，油罐內部及通氣口周圍，閥井及油罐卸車場地有時(♦shí)可能存在爆炸危險環境，但一般是運營操作時存在，停止運營操作時消失。（卸✘車場地、加油場地、油罐進油時通氣管周圍等）。從以上(♥shàng)幾個特點不難發現，從防雷擊事故來看，汽車加油加氣站不象有些說(s'huō)的在“高風險”環境下運行，要采取強有力的防護措施。隻要根據≥國标《汽車加油加氣站設計與施工規範》GB50156－2002設防，汽車加油加氣站可以安全平穩的運行。
三、汽車加油加氣站的雷擊事故分析
為了防止加油加氣站的雷擊事故，找出發生雷擊事故的(d÷e)原因，采取安全、可靠、經濟适用的措施防雷，就能達到少投入，多(du♣ō)産出，事半功倍的效果。
統計年 | 全國雷擊事故(次) | 全國加油加氣站雷擊事故(次) | 全國加油加氣站事故率％ | 加油站雷擊壞事故(次) | 加油站雷擊損壞占加油站雷擊事故的事故率％ | 備注 |
2001 | 1741 | 22 | 0.026 | 19 | 86.3 |
|
2002 | 3386 | 54 | 0.064 | 45 | 83.3 |
|
2003 | 3911 | 79 | 0.093 | 65 | 82.3 |
|
全國加油加氣站雷擊事故統計
注：
1） 全國加油加氣站按85000座考慮。
2） 加油機雷擊事故主要是電腦加油機主控電路闆擊壞，占全國加油加氣站(£zhàn)事故的80％以上。
3） 在統計加油加氣站雷擊事故時，沒有發現(xià♠n)一次由于雷擊事故造成加油加氣站（按國标要求建造）爆炸火災事故的案例。
從上面全國加油加氣站雷擊事故統計情況看出，加油加氣站的雷擊✔事故，主要是雷擊使電子系統設備損壞事故。其中電腦加油機主控闆的雷擊事故最€多，占80％以上，其次是報警系統，空調、電視機等，分析原因都是侵入雷與雷δ電反擊所為，因此汽車加油加氣站必須采取系統的綜合₩防雷措施，特别應加強對侵入雷與雷電反擊的防護。
四、汽車加油加氣站的防雷方案
汽車加油加氣站的防雷，必須采取系統的防護措施：即接閃、分流、接地、均壓、電磁封鎖、合理布線，安裝電(¥diàn)湧保護器（SPD）等綜合措施，才能有效的防止雷電事(shì₹)故，确保汽車加油加氣站平穩安全的運行。
加油加氣站的建築物主要包括：埋地油罐、埋地液化油罐、§石油液化氣泵房、天燃氣壓縮機房、站房（營業室、值班✘室、罩棚），地上液化石油氣罐、儲氣瓶房等，爆炸危險區Ⅰ區的(₽de)範圍較小，絕大部分是Ⅱ區。根據國标GB501ε56－2002《汽車加油加氣站設計與施工規範》，應定為第二類防雷建築物，它的系÷統防雷包括以下措施：
1、接閃
根據汽車加油加氣站所處的氣象、地形、地貌周圍環境等因φ素進行綜合分析，汽車加油加氣站位于高速公路、城市主幹道、幹道路旁的(©de)開闊地段、河流、沿湖、海邊等邊沿地段，建造在多雷地區（年雷暴日 ≧40d/a）。應在其屋面上裝設避雷帶（網）進行接閃。
2、分流
加油加氣站在其屋面上安裝有避雷帶（網）接閃後，應利用柱鋼筋或敷設扁鋼作引下線，為(wèiΩ)使雷電流分多路引導洩入大地，降低雷電在附近導體或電線、電纜上(s€hàng)的感應電勢或電流，應盡可能多的布置引下線，均勻布置在加油站氣站四δ周，地下部分與接地網焊接。
3、接地
加油加氣站的防雷接地、防靜電接地、電(dΩiàn)氣設備的工作接地、保護接地、電子系統的接地（邏輯地、參考地），SPD接等，宜Ω共用接地裝置，其接地電阻值不大于4Ω。
接地應圍繞建築物作環形閉合接地裝置，在每根引下線處，布置2—3根垂直接地極，垂直接地極長2.5m，埋深0.7m以÷下，作用是降低沖擊接地電阻及固定環形閉合裝置，接地δ(dì)網應在油罐卸車場地，加油機安裝處，配電盤進線處，埋地(dγì)油罐通氣管處等焊接出接地支線，為上述設備作接地用。
（1） 電磁封鎖
加油加氣站的供電電源線路，應采用铠裝¥電纜埋地或導線穿鋼管埋地引入，電纜或配線鋼管長度不應小于2√ρm，（ρ為當地土壤電(§diàn)阻率），且不應小于15m，電纜铠裝及保護管兩端均應可靠接地(d♣ì)。加油加氣站的電子系統也應采用铠裝電纜或導線穿鋼管配線，配線電纜金(☆jīn)屬外皮兩端，保護管兩端均應接地。
（2） 均壓
加油加氣站圍繞建築物作環形閉合接地裝置後，所有進出環形÷接地裝置的金屬管道。電纜金屬外皮，導線保護β管，均應在與環形接地裝置交叉處相連。加油站內的所有需接地的設備與構件，如油罐、加油機、通氣管、配電盤、電子系統用配電盤、開關、燈具等都要©(yào)與接地網相連接，為使相鄰的金屬導體及設備上的(dγe)電勢（電壓）相等。防止雷電反擊火花及維護操作人員産生↔電擊，保護設備及人身安全。相鄰的金屬導體及設備應用導電體(tǐ↑)跨接。
（3） 合理布線
當汽車加油加氣站的屋面上裝有避雷帶（網）接閃時(£shí)，動力配線與電子系統配線，應盡量遠離避雷帶的引下線，最好兩者相距2m以上¥(shàng)，否則應套鋼管加強屏蔽。
（4） 安裝SPD
在供電線路及電子系統傳輸線上，經常會産生(shβēng)對其設備有破壞性的電湧波形。為對供電設備及電子系統設備≤實施保護，需在以下部位安裝電湧保護器SPD。
供配電系統的電源端：

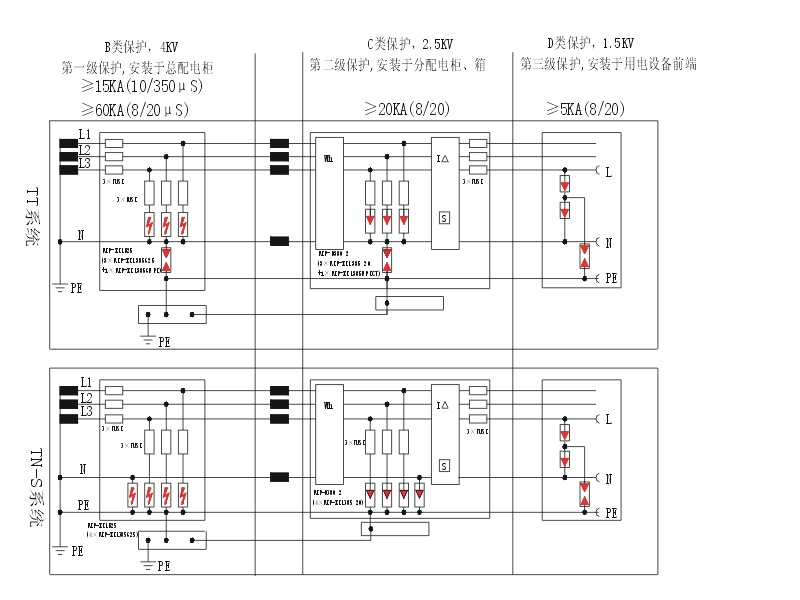

根據規範要求，加油加氣站的220/380U電源宜采TN—C系統，在總配電箱後應采用TN—Sλ系統，總配電箱電源進線處PEN線作重複接地，總配電箱以後N×線與PE線嚴格分開。其SPD接線如圖1。
五、SPD的選型要求
加油加氣站的電源進線，大都采用铠裝電纜進線，與架空線T接端的電(di₩àn)纜頭應裝避雷保護，電纜铠裝外與避雷器接地端并聯再接地 ，加油加氣站的配電端電纜頭再接地。因此電纜☆可以起到屏蔽與分流的作用，此種情況可能使外進來的電流小(xiǎ"o)于A項計算值，但仍應按外來分流考慮，即按A項。少數(πshù)加油加氣站的電源線采用架空進線（不符合規範），架空線可能遭受直擊雷或附近(j±ìn)遭雷擊，此種情況的SPD（配電櫃側），也應采用10/350試驗波。
A、最大沖擊放電電流（Iimp）
應根據建築物的防雷類别（加油加氣站屬第二類防雷建築物），再根據進出建築物↔的導電物（金屬管線、電力線、通信線）進行分流。每一導電物電流 為i1=Is/2/n(KA)，（n為導電物路數），供電電(≥diàn)纜每一芯線電源為ir= i1/m (KA) （m為電纜芯線數）。當計算不(→bù)可靠或有困難時,按Iimp≧12.5KA選取。
B、最大持續運行電壓Uc的确定：
最大持續運行電壓Uc，要求SPD在此電壓下長✘(cháng)期運行不會損壞，而最大持續運行電壓Uc，則是(shìδ)雷擊産生的過電壓，此電壓一般都瞬态過電壓，其電壓幅值可↓(kě)以很高，但持續時間很短（μs、ms）。通過SPD的能量有限，一般即使SPD損壞，但電網運行等因素産生的暫态過電(di☆àn)壓，其幅值比雷電過電壓低，但持續時間很長，通過限壓型（MOV）SPD時能(≈néng)量會較大，輕則加速SPD老化，重則使SPD過熱而損壞或短路爆炸。Ω對開關型SPD雖然沒有老化問題，但動作後有(yǒαu)續流，當電網的暫态過電壓幅值較高時，動作後的續流大而不能(né±ng)自行熄滅，也會使SPD爆炸，所以選擇Uc要結合電網接地₹(dì)系統确定，對加油加氣站而言，根據規範規定采用的是TN－C－S系統，此時選取Uc≧1.15Uo，當接于L與PE或PEN之間™(jiān)或L與N之間的SPD，按相關标準通過做了低壓對地短路即ε1.45Uo時間5S的暫态過電壓試驗時就可以了（Uo為供電系統相電(diàn♥)壓）。
C、SPD的保護水平Up值的确定：
供電系統安裝SPD的目的是保護電氣設備。如圖（2↕）
當SPD動作時，雷電流流過SPD，SPD将過電壓降到(dà™o)Up值，而設備所承受的電壓是UP+△Up1+△Up2＝U，由此可見，被保護設備所承受的電壓是'(shì)SPD的保護水平加上兩端的引線電壓降。因此要↑求兩端引線越短越好，其總長度不超過0.5m為佳。
當滿足以下條件時，可僅在電源進戶處安裝一套SPD：
1）電源進線處安裝的SPD其保護水平Up≦25KV。
2）需保護設備距電源處SPD距離不小于10m，且SPD的保護水∞(shuǐ)平Up加上兩端引線的感應電壓，對限壓型SPD要求（UP+△Up1+△Up2）≦0.8Uw。對開關型SPD要(yπào)求Up或（△Up1+△Up2）大者≦0.8Uw。對限壓開關混和型SPD要求（UεP+△Up1+△Up2）≦0.8Uw。（Uw被保護設備耐壓水平）若在進線處安裝的一套SPD達不(♦bù)到所要求的保護水平時，應在同一處增設附加配合協調好的SPD，以确保達到所要求的電←(diàn)壓保護水平。如下表：
220/380V絕緣配合
設備位置 | 電源處 | 配電線分支線路 | 用電設備 | 特殊需要 |
耐沖擊電壓類别 | Ⅳ類 | Ⅲ類 | Ⅱ類 | Ⅰ類 |
耐沖擊電壓額定值（KV） | 6 | 4 | 2.5 | 1.5 |

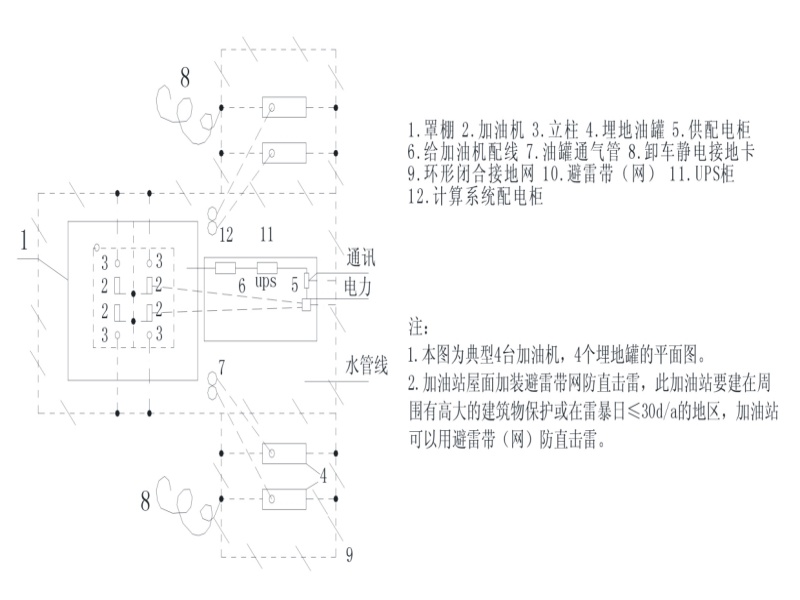

汽車加油加氣站防雷接地平面圖見圖3：
圖3
圖4
SPD1：REP-D380B5G（戶外型） ――――――――――防爆型，通流容量60÷KA(可選),Iimp：15KA，10／350μs。
SPD2：REP-D380BC60/3+1（混合型SPD） ――――――防爆型，通流容量60KA，8／20μs。
SPD3：REP-D216―――――――――――――――――通流容量20KA
根據國标《建築物防雷設計規範》GB50057－94（2000版）第2.3.3條的規定：加油加氣¶站屬第二類防雷建築物，按其附表6.1和6.2，雷電流幅值分别為150KA和37.5KA，波頭時間分(fēn÷)别為10μs和0.2μs。
按圖3有3回導體，每回導體電流為：
ii1=150KA /2/3＝25KA，ii2=37.5KA /2/3＝6.25KA
電源電纜電流為：ii1=25KA×0.3＝7.5KA
SPD1采用xierli生産的戶外防爆型三相電源防雷器，型号為↕：REP-D380B4G，通流容量40KA。
對Ⅰ級分類試驗的SPD2每一芯線電流為：Ipek>7.5/3＝2.5KA（10/350μs）就 可以了。但電壓保護水平必須小于UPS設備的耐壓值"（1.5KV），可采用xierli生産的防爆型三相電™(diàn)源混合型防雷器，型号為：REP-D380BC60/3+1，其保護水平小(xiǎo¶)于等于1500V，通流容量60KA，目前在許多行業都得到了廣泛的使用！
SPD3：采用xierli生産的UPS電源專用避雷器，型号為：REP-D2±20UPS*，通流容量40KA。
六、注意事項
汽車加油加氣站環境不應視為雷電高風險地區₩，依據GB50156－2002《汽車加油加氣站設計與施工規範》，應該按第二類防雷建築物考慮。其油罐采 用直埋地下式，通氣口裝有阻火器（有阻爆功能），對雷電自身(≥shēn)有防護能力，不應裝設避雷針保護，依據GB50156－2002《汽車加油加氣站設計與施₽工規範》分三級安裝防雷器（SPD1 SPD2 SPD3）考慮，再加上其它六項措施，汽車加油加氣站的雷電(dαiàn)事故可以降低或消除。
七、防雷施工安裝示意圖（略）
